一种箱梁X射线灌浆施工质量检查方案

水泥箱梁快速架设道路基本设施在高速公路、铁路建设中作为低成本高质量的建设方法广泛存在。但长期以来，水泥箱梁缺乏先进有效的施工质量检测手段。本案拟作为一项全自动快速检查方法可用于高速公路项目建设中采用。

典型箱梁内部螺纹管灌浆缺陷效果如图：

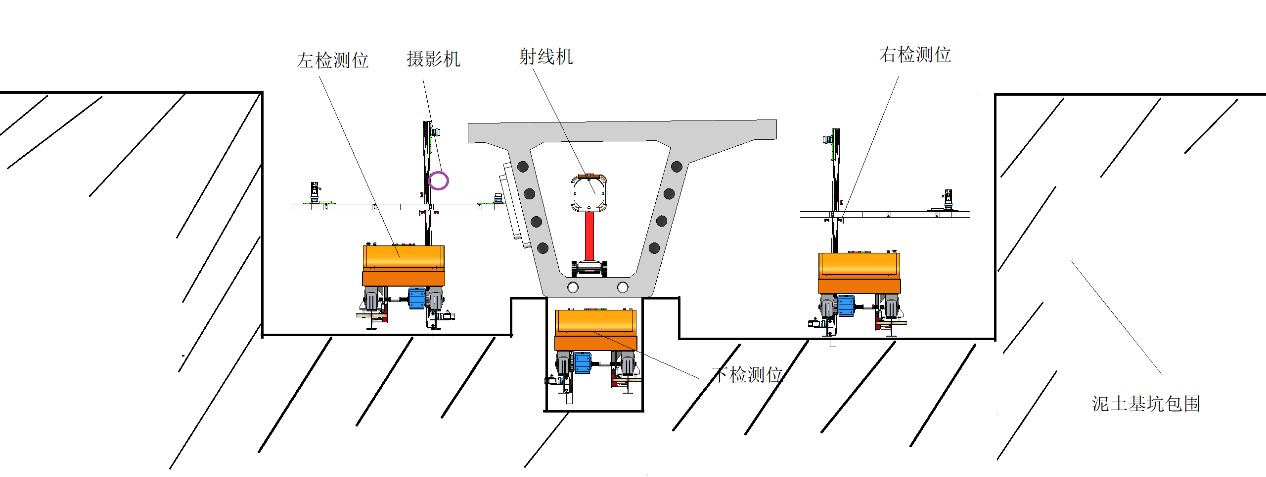

考虑到辐射防护问题，建议按照内射线机+左右下成像板的布置，如图：

图1

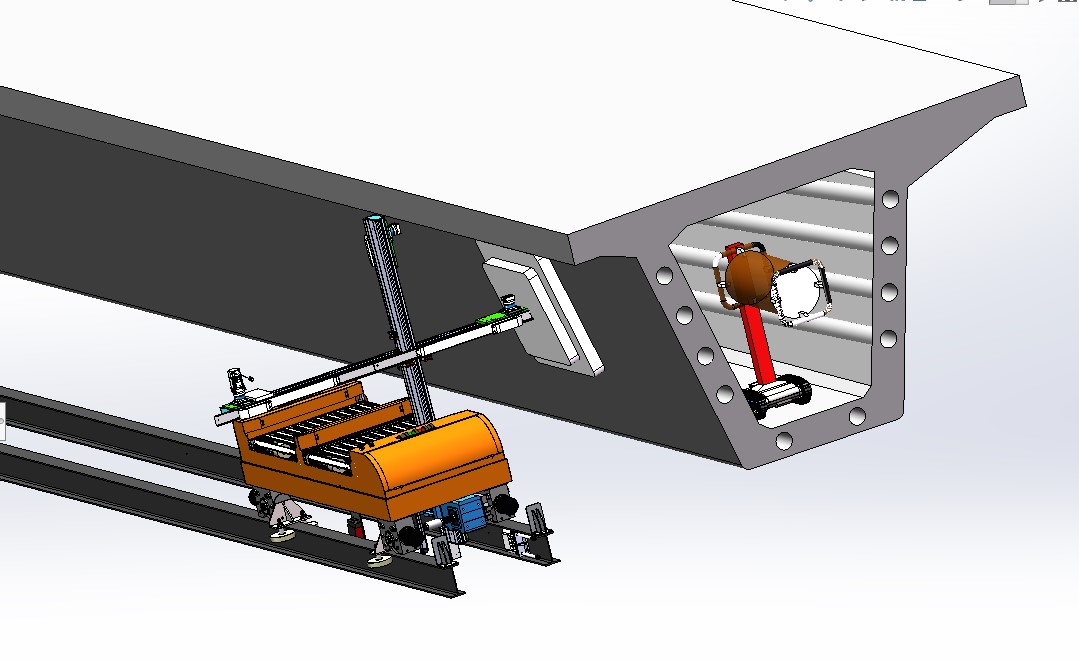

图2

理由：

1.       射线机内置在箱梁内，箱梁材料壁厚正好成为辐射泄漏的防护罩。

2.       射线机平射或者下射，主束泄露小。对左右检测位做平射和下射，对下检测位做下射，优于成像板内置于箱梁内部的作业模式。射线机外置和向上射，上方空气反射软射线较多，不如向下的泥土吸收射线方案。

详细工作原理如下：

图1的左右检测位对称。平置在运动轨道上。下检测位位于箱梁支撑座的作业空间内。

1.       左检测位

图3

检测运动过程右两部分组成，其一是图中绿色箭头所示不同方向的辐照成像。由于预埋PVC管的高度不同，可能需要在此方向进行4~1次成像动作，外部的成像板在机械运动部件的托持下，迎合对应射线机不同辐照位置成像；其二是沿图中紫色箭头所示运动方向的成像，覆盖全部30米的成像行程。

成像过程中，机械举拖滑台上安装的工业摄影机将成像位的外表面对应信息予以记录。

2.       右检测位。同上

3.       下检测位

射线机向下照射，成像板向上接收辐照影像。

限于一次成像面积，水平方向可能要做2次成像。

沿箱梁长度方向按照计算好的步长连续多次成像即可完成低部的PVC管灌浆成像。
